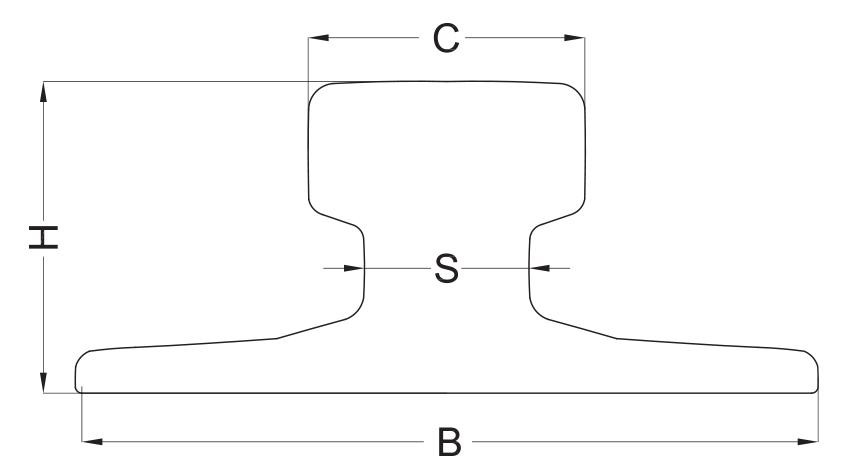

| Parametr | Jednostka | Szyny podsuwnicowe | |||||
|---|---|---|---|---|---|---|---|
| A 45 | A 55 | A 65 | A 75 | A 100 | A 120 | ||
| Masa | kg/m | 22,10 | 31,80 | 43,10 | 56,20 | 74,30 | 100,00 |
| H - wysokość | mm | 55,00 | 65,00 | 75,00 | 85,00 | 95,00 | 105,00 |
| B - szerokość stopki | mm | 125,00 | 150,00 | 175,00 | 200,00 | 200,00 | 220,00 |
| C - szerokość główki | mm | 45,00 | 55,00 | 65,00 | 75,00 | 100,00 | 120,00 |
| S - grubość szyjki | mm | 24,00 | 31,00 | 38,00 | 45,00 | 60,00 | 72,00 |
| Powierzchnia przekroju F | cm2 | 28,20 | 40,50 | 54,90 | 71,60 | 94,70 | 127,40 |
